产品用途
检定电压监测仪的专用设备，能满足《中华人民共和国行业标准－电力DL500-2009电压监测仪订货技术条件》和《Q／GDW 1817—2012 电压监测仪检验规范》规定的测试技术要求
产品特点
可实现自动和半自动检定电压监测仪，并配备专用的软件，满足现代化管理要求，是电力、铁路等部门及生产厂家用于电压监测仪检定的理想设备。。
产品概述

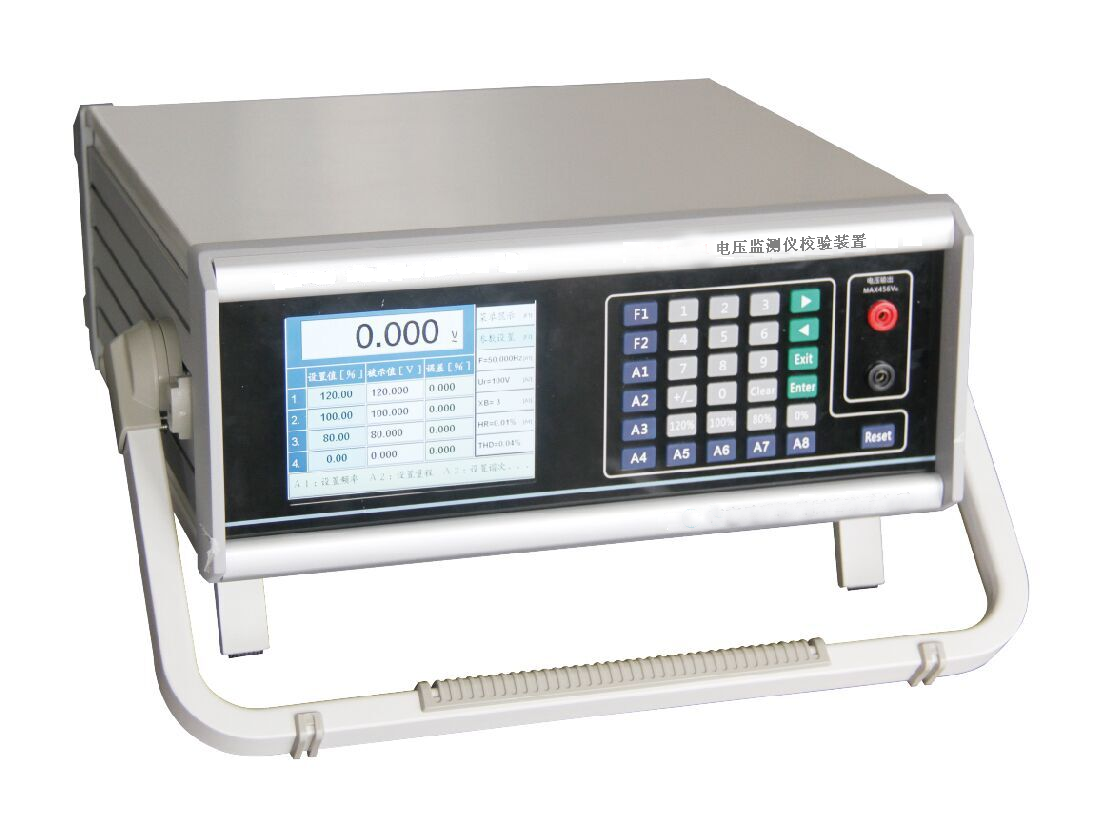

NEPRI-6563电压监测仪检定装置是检定电压监测仪的专用设备，能满足《中华人民共和国行业标准－电力DL500-2009电压监测仪订货技术条件》和《Q／GDW 1817—2012 电压监测仪检验规范》规定的测试技术要求，可实现自动和半自动检定电压监测仪，并配备专用的软件，满足现代化管理要求，是电力、铁路等部门及生产厂家用于电压监测仪检定的理想设备。
NEPRI-6563 电压监测仪检定装置设计依据是《中华人民共和国行业标准－电力DL500-2009电压监测仪订货技术条件》和《Q／GDW 1817—2012 电压监测仪检验规范》检定规程；输出回路及信号调理电路沿袭本公司已长期稳定运行十余年之经验，长期稳定性有保障。仪器具有谐波输出功能，高精度输出2-50次谐波、精度高达**A级标准；同时可以测量仪表负载量、精度高；备有接口及管理软件。
图文介绍
产品功能
NEPRI-6563 设计依据是《中华人民共和国行业标准－电力DL500-2009电压监测仪订货技术条件》和《Q／GDW 1817—2012 电压监测仪检验规范》检定规程；输出回路及信号调理电路沿袭本公司已长期稳定运行十余年之经验，长期稳定性有保障。仪器具有谐波输出功能，高精度输出2-50次谐波、精度高达**A级标准；同时可以测量仪表负载量、精度高；备有接口及管理软件。
主要特点
1. 设备内核由DSP+16位ARM+CPLD组成，显示器采用TFT6.4寸液晶，菜单工作方式；外形美观，操作方便。
2. 电压输出采用软件程序跟踪、标准源工作方式。
3. 具有高精度、高稳定性、负载能力强，有谐波输出功能和自我保护功能。
4. 内置高精度时钟，方便统计测试及综合测量、合格率分析，同时对有4HZ时钟信号输出的电压监测仪可进行时钟自动检定，并计算年误差。
5. 手动模拟（*限）开关，可实现半自动检定整定电压值误差，灵敏度等。
6. 采用上位机软件可以进行全自动检验，半自动检验，模拟检验。
7. 上位机软件全自动检验时，所有路数的检验有“一键”式功能，用户按开始键，软件会自动对所有路进行检验，*检验结果提示、保存，中间无须人为干预。
8. 上位机软件基本实现了与国内所有电压监测仪厂家通讯功能（镇江泰利丰，南京华瑞杰，上海电力学苑，余姚电测，余姚箭隆，武汉七星等）
9. 上位机软件检验操作简便，步骤少，检验时间短。
总之，本设备集**的性能和丰富的功能于一体，用于计量实验室单相标准表检定、以及电压监测仪生产厂家、供电局、发电厂及铁路、石油等行业的电力电能室部门对电压监测仪等设备进行校验、测试的理想设备。
技术参数
产品主要技术指标
技术指标
1. 交流电压量程等级：57.7V、100V、220V、380V
2. 输出范围：0～125%（量程等级额定值）
3. 输出精度：0.05%／RG
4. 稳定度：0.01%／2min
5. 失真度：0.2%
6. 时钟精度：0.1秒／天
交流电压输出
量程： 57.7V、100V、220V、380V
调节范围： （0～125）%RG
调节细度： 0.001%RG
准确度： 0.05%RG
稳定度： 0.01%/2min
失真度： ≤0.2%（非容性负载）
输出负载： 40VA
频率输出
调节范围： 45Hz～65Hz
分辨率： 0.001Hz
准确度： 0.002Hz
电压电流谐波输出
谐波次数： 2～50次
谐波含量： 0～30%
谐波相位： 0～359.99°
准确度： 2～18次（0.1%±0.05%）RD
19～40次（0.4%±0.05%）RD
40～50次（0.8%±0.08%）RD
故障保护
装置具有交流输出过载保护功能
当电压输出短路、或发生输出过载时，装置自动保护并告警显示故障位置
通讯接口
与计算机通讯的接口
RS232联机接口： DB9带孔插座1个
功能检定接口： DB9带针插座1个
环境条件
工作电源： AC220V±15%
环境温度： 0℃～40℃
相对湿度： ≤85%
本文档中RG均表示量程。
