断路器动态电阻测试仪

型号:NEPRI-6319
分类 国货精品 > NEPRI > 开关测试仪器及标准器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 开关测试仪器及标准器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验,合闸动态电阻测量。

  • 强大的抗干扰能力,在500KV变电站也能轻松试验,**测量。

产品特点

  • 时间:12个断口的固有分、合闸时间,同相、相间同期。

  • 主机可存储一万组以上现试验数据,机内实时时钟,便于存档保存试验日期、时间。

产品概述

主要特点

时 间: 12个断口的固有分、合闸时间,同相同期、相间同期。

重 合 闸: 每断口的合-分时间(金短时间),分-合时间(无电流间隔时间),分-合-分时间,一分时间,一合时间,二分时间。

弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形。

速 度:刚分、刚合速度,**速度,时间-行程特性曲线;重合闸一分速度,一合速度,二分速度。

行 程:总行程,开距,*行程,反弹幅值。

动态电阻:合闸动态电阻。

线圈电流:分、合闸线圈的分、合闸电流值、电流波形图。

储能电流:储能电机的电流值、电流波形。

操作电源:机内提供DC0~270V/20A数字可调断路器动作电源,直接输入电压值自动调整,无需旋钮调节。自动完成断路器的低电压动作试验,测量断路器的动作电压值。

图文介绍

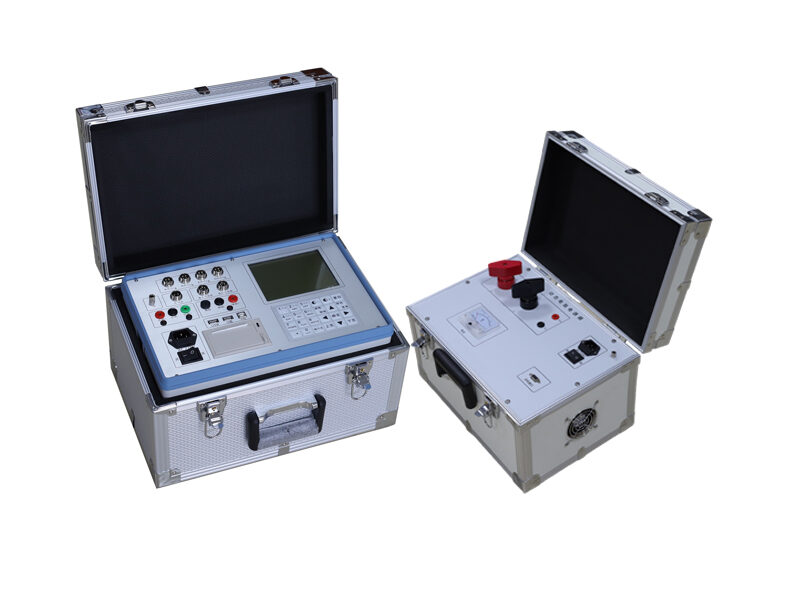

主机

l 内置嵌入式PC-104工控机,主频600MHz,速度快,存储容量大。

l 集成DC0~270V/20A直流操作电源。

l **抗干扰,适应各电压等级变电站。

l 金属面板,美观耐用。内置面板式热敏打印机。

l 支持**传感器、直线电阻传感器、旋转电阻传感器、数字光栅传感器。

l 触发模式,支持内触发、外触发、传感器触发、断口触发。

操作界面

l T9输入法,可输入数字、字母、汉字及各种符号。可输入站名、线路号、任务单编号。

l 5.7寸带背光宽温液晶,阳光下清晰显示。

l 中文菜单式操作界面,图形和文本显示结果。

l 液晶电子对比度调节,断电记忆。

数据存储

l 主机存储容量1G,可存储上万组测试数据。

l 支持U盘存储功能,存储更多数据。也可直接打开U盘上的数据文件。

l U盘数据同步功能,无需人工干预操作,自动完成数据同步。

l 树形存储结构,按站名、线路号、测试类别存储,数据查询方便。

l 配有Windows版《OBA数据管理分析软件》。

软件升级

l 现场可使用U盘升级。

l 软件不定期免费升级。

其他功能

l 用户可现场编辑、添加、删除断路器速度定义;亦可使用PC联机实现断路器速度定义的上传和下载。

l 灵活的低跳模式:1,手动调压分合;2自动调压低跳;3额定百分比低跳。

l 开关机械寿命测试功能,可预置开关的动作次数和间隔时间自动进行机械寿命测试,并实时打印动作过程和次数。

l 储能输出,可对操作机构储能,采样储能电流波形。

技术参数

时间 采样范围 ≤32000ms

采样通道 12通道

分辨率 0.1ms

测量精度 0.1% ± 0.1ms

电流 分辨率 0.01A

测量精度 0.5% ± 0.01A

行程 测试范围 0.1~800.0 mm

分辨率 0.2mm(大于400mm) 0.1mm(小于400mm)

测量精度 0.5% ± 0.1mm

速度 测试范围 <25m/s

分辨率 0.01m/s

测量精度 0.5% ± 0.01m/s

动态电阻 电流输出 10V/1000A

测试范围 1-2000uΩ

分辨率 1uΩ

测量精度 1%

采样速率 10kHz/s

存储方式 U盘存储、本机存储1G

外形尺寸 350mm×230mm×200mm

主机重量 10kg

仪器附件

断口线 7根(12m,含信号地线)

控制线 1套(6m)

外同步线 1套(6m)

保护地线 1根(2m)

电源线 1根(1.5m)

地线短接线 2根(2m)

回路电阻测试线 1套(10m,50mm2×2+1.6mm2×2)

传感器 **传感器,直线传感器,旋转传感器。

使用条件

环境温度 -10℃~50℃

环境湿度 ≤85%RH

工作电源 AC220V±10%

电源频率 50±1Hz
