产品用途
该项目为移动式测试平台，目的主要是为了完成对光伏逆变器、风电、储能等新能源电站的现场测试
产品特点
移动式测试平台采用35kV/10kV直接中压入网方式使用，中压入网方式具有更加接近实际电网使用情况，现场接线操作简单等特点。同时设备在35kV/10kV电网条件下都能满足额定功率输出
产品概述
1.平台测试项目
1. 电网适应性测试：包括电压响应测试和频率响应测试
2. 功率控制测试：包括有功功率调节能力测试、无功功率调节能力测试以及功率因数调节能力测试；
3. 低(零）电压穿越测试；
4. 高电压穿越测试；
5. 连续故障穿越测试
6. 电能质量测试：包括三相电压不平衡测试、谐波测试、电压闪变测试和直流分量测试；
7. 充放电响应时间测试：包括放电响应时间测试和充电响应时间测试；（电化学储能系统）
8. 充放电调节时间测试：包括放电调节时间测试和充电调节时间测试；（电化学储能系统）
9. 充放电转换时间测试：包括充电到放电转换时间测试和放电到充电转换时间测试；（电化学储能系统）
10. 相角跳变测试；
11. 惯量响应测试；
12. 阻尼测试；
13. 额定能量测试；
14. 额定功率能量转换效率测试；
图文介绍
平台整体功能需满足如下标准的要求，对储能、光伏、风电电站进行完整的测试：测试要求满足GB/T 36547-2018《电化学储能系统接入电网技术规定》、GB.T 36548-2018《电化学储能系统接入电网测试规范》GBT 34133-2017 《储能变流器检测技术规程》GBT34120-2017 《电化学储能系统储能变流器技术规范》、GB/T 19964-2012《光伏发电站接入电力系统技术规定》、GB/T 29319-2012《光伏发电系统接入配电网技术规定》、NB/T 32004-2018《光伏发电并网逆变器技术规范》、Q/GDW 1617-2015《光伏发电站接入电网技术规定》等。
1.平台能够实现频率扰动、电压扰动（包括单相、两相、相间）、电能质量扰动等功能，能够进行能量回馈，能够进行单相调节，操作简单，可靠性高。
2.电网模拟功能：
（1）静态模拟：
1) 模拟电网频率波动（45Hz~65Hz)
2) 模拟电网电压波动35kV/10kV（0-1.3UN）
3) 模拟电网电压的不对称（每相电压幅值和相位角可调）
4) 模拟电网电压谐波/间谐波注入
（2）动态模拟：
1) 模拟电网电压幅值/相位和频率异常工况
2) 模拟电压跌落***0时，可长时间持续
3) 持续模拟电压升高***大于1.3UN额定电压，可长时间持续
4) 模拟电网电压波动和闪变
3.可人工选定输出一路低压触发信号，该信号与平台变换输出时刻同步，且实现与主电电气隔离。
4.编程控制输出电压功能：平台以指令方式调节输出电压的幅值和频率。其中，动作时间(指接收指令后到开始动作)、触发角、变化速率、初始值、目标值、维持时间和重复次数可通过监控系统进行设定。
5.通讯功能：平台具备便捷的人机交互功能，能够对输出电压、频率进行设置。具备曲线输出功能（电压或频率连续变化曲线以及电压和频率耦合变化曲线），能够对输出曲线进行编辑，以斜坡函数方式调节输出电压的幅值和频率，加载后自动输出。
1）通信接口类型：以太网RJ-45；
2）通信规约：支持Modbus/TCP及Modbus/RTU，应用层规约自定义且开放；
3）通信功能：涵盖所有本地用户操作功能，提供可视化编程功能，编程范围包括电压、频率调节、三相不平衡模拟、谐波模拟、电压闪变模拟。
6.监控系统：平台配备*立的集控操作台并带有LCD显示功能，具备对平台进行现地手动操作的功能，显示语言采用中/英文可切换，提供上位机配套可视化软件。
7.故障保护功能：平台具有完善的故障保护功能，包括欠压、过压、过流、过载、过温、短路、瞬间断电等自我保护功能。各项保护参数可设定，提供与集控系统上位机的接口，具有就地和远方手动紧急切出功能，可在任何时刻手动将测试设备从电网切出。当平台自身出现故障或者接收外部故障信号时，能够安全地与被测设备和电网断开。
8.供电保障：平台具备和主功率回路*立的二次供电回路，同时内置UPS电源，在平台发生故障时确保故障数据记录完整。
9.测量系统：测量系统包括集装箱内就地测量系统和远方后台两部分，测量系统整体精度优于0.5级，各个PT和 CT有良好的瞬态响应特性，精度优于0.2级。
11.并机能力：同型号设备并机时，箱体间均流不平衡度不*过额定电流的2%，具备可扩展能力，满足5套设备并机使用的要求。
12.装置具备旁路功能，不进行测试时，可通过旁路功能使并网发电设备并网发电。
13.装置具备电流模式，电流模式运行时，装置为电流源特性，装置的功率因数、电流大小、电流方向均可控。
技术参数
本次提供的产品可完成对光/储逆变器、风电变流器的电性能测试；车载移动是交流电源具备模拟电网侧各种故障功能,包含过欠频率、过欠电压及高低电压穿越、连续故障穿越等功能。
设备的设计和制造符合以下标准的**版本和要求：
l GB12348 工业企业厂界噪声标准
l GB/T2900.1-1992 电工术语基本术语
l GB/T2900.17-1994 电工术语电气继电器
l GB/T2900.32-1994 电工术语电力半导体器件
l GB/T2900.33-1993 电工术语电力电子技术
l GB/T3768-1983 噪声源声功率级的测定简易法
l GB/T7261－2000 继电器及继电保护平台基本试验方法
l GB 12326 电能质量电压允许波动和闪变
l GB/T 12325-2003 电能质量供电电压允许偏差标准
l GB/T 14549 电能质量公用电网谐波
l GB/T 15139-94 电工设备结构总技术条件
l GB/T16821-1997 通信用电源设备通用试验方法
l GB/T 19826-2005 电力工程直流电源设备通用技术条件及安全要求
l DL/T781-2001 电力用高频开关整流模块
l DL/T459-2000 电力系统直流电源柜订货技术条件
l JB／T5777.4-2000电力系统直流电源设备通用技术条件及安全要求
l GB/T 2424.10-1995电工电子产品基本环境试验规程振动（正弦）试验导则
l GB 2681-81 电工成套平台之中的导线的颜色
l GB 2682-81 电工成套平台之中的指示灯和按钮的颜色
l GB 3797-89 电控设备第二部分：装有电子器件电控设备
l GB 9969.1-88 工业产品使用说明书总则
l GB 3859.1-93 半导体电力变流器基本要求的规定
l GB 3859.2-93 半导体电力变流器应用导规
l GB 3859.3-93 半导体电力变流器变压器和电抗器
l GB/T 13422-92 半导体电力变流器电器实验方法
l GB/T 10228 干式电力变压器技术参数与要求
l GB/T3859.1-1993 半导体变流器基本要求的规定
l GB 4208-93 外壳防护等级的分类
l GB/T 3859.1 半导体变流器基本要求的规定
l GB/T 3859.2 半导体变流器应用导则
l GB/T 3859.3 半导体变流器变压器和电抗器
l DL/T 620 交流电气平台的过电压保护和绝缘配合
l GB 10233-88 电器传动控制设备基本试验方法
l GB/T 1436-93 工业产品保证文件总则
l IEEE td-1992 电力系统谐波控制推荐实施
l IEC62236-5 2003 地面供电平台和设备的发射和抗扰度
l EN50082-2 工业环境的一般标准
l IEC50082-2 EMC 传导及辐射抗干扰标准
l IEC 62116-2008 光伏逆变器防孤岛效应检测
l DIN V VDE V 0126-1-1发电机与公共低压电网之间的自动断开设备
l DIN EN 50081-2 电磁兼容.总干扰释放标准.第2部分:工业环境
l DIN EN 60204-1 机械安全机械电气设备第1部分:一般要求
l EN62116：2011新标准；
l 德国TUV认证标准DIN VDE 0126-1-1：2011与VDE4105:2011;
l 美规IEEE1547/IEEE1547.1标准；
l 澳规AS4777标准；
l 英国：G83/H G83/1-1认证；
l 西班牙：RD 1663/2000认证；
l 意大利：DK5940 认证/ENEL Guide 2010；
l 美国：UL1741-2010认证；
l 加拿大CSA认证标准C22.2 ****07.1-01；
l GB/T 12325-2008 电能质量供电电压偏差
l GB/T 12326-2008 电能质量电压波动和闪变
l GB/T 14549-1993电能质量公用电网谐波
l GB/T 15543-2008 电能质量三相电压不平衡
l GB/T 15945-2008 电能质量电力系统频率偏差
l NBT 32004-2013 光伏发电并网逆变器技术规范
l CGC-GF001-2009 400V 以下低压并网光伏发电专用逆变器技术要求和试验方法
l GB 19964-2012 光伏发电站接入电力系统技术规定
一、项目概述
1.项目特点

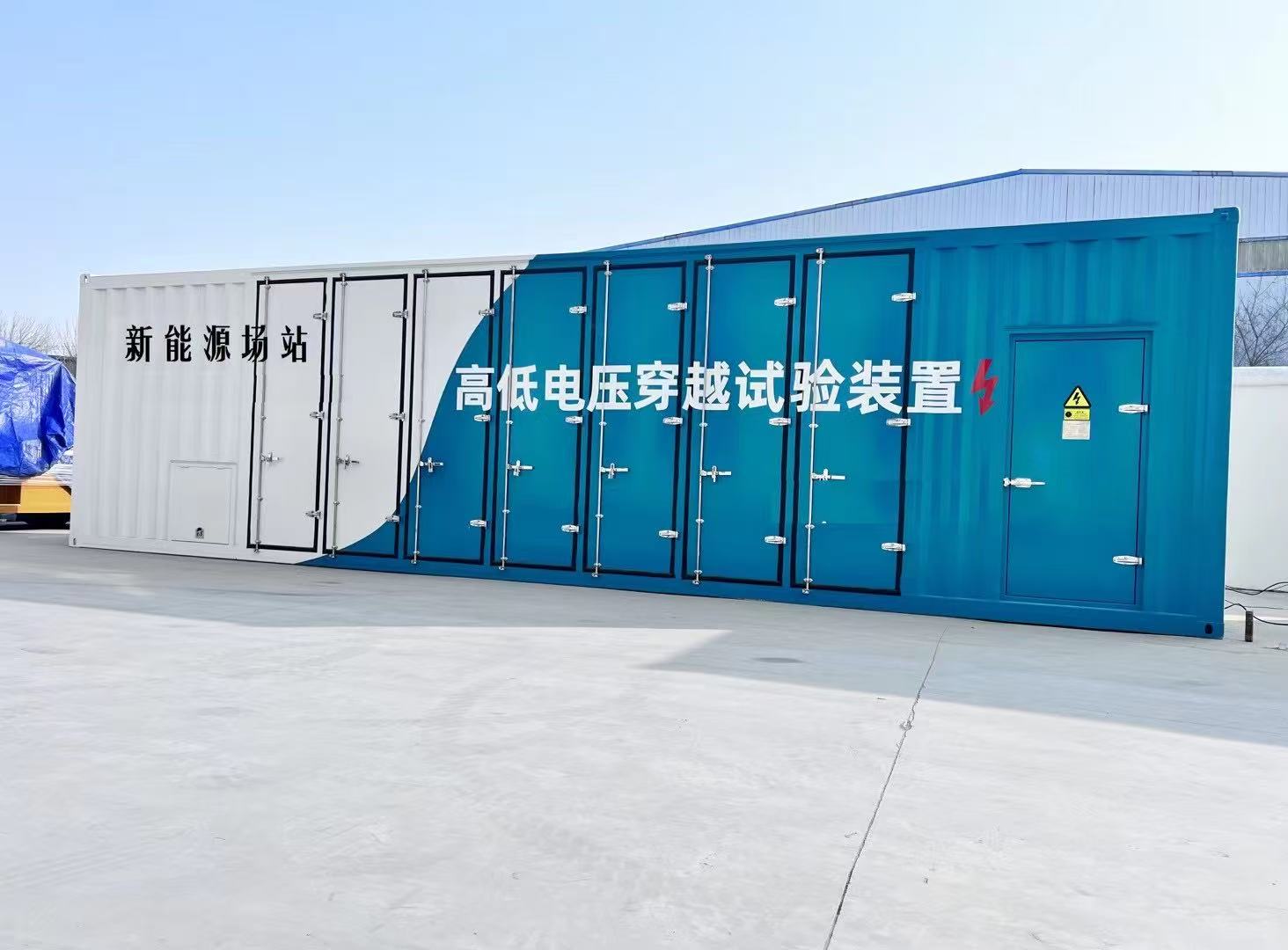

该项目为移动式测试平台，目的主要是为了完成对光伏逆变器、风电、储能等新能源电站的现场测试。
NEPRI-9800移动式测试平台采用35kV/10kV直接中压入网方式使用，中压入网方式具有更加接近实际电网使用情况，现场接线操作简单等特点。同时设备在35kV/10kV电网条件下都能满足额定功率输出。
NEPRI-9800移动式测试平台采用35kV/10kV高压闭环控制，为业界**。具有输出电压精度高，带载稳压率高，测试结果更加精准等特点。
NEPRI-9800移动式测试平台可实现35kV/10kV高压并机，客户可以根据自己的需要选择合适的功率段机型以及台数，也可以先根据需要购买1台，后期再增加相同机型并机扩容。多台并机方式使用更加灵活，大功率电站测试时可两台或者多台并联使用，小功率电站时可分开使用，同时测多个站。
设备使用强制风冷模式散热。
2.设备清单
A 型 | 序号 | 名称 | 型号 | 数量 | 单位 | 尺寸（宽深高）米 | 重量（kg） | 备注 |
1 | 移动模拟电网 | NEPRI-9800 336000kVA-A | 1 | 台 | 14*2.8*2.9 | 48000 | / | |
总计集装箱为1个 | ||||||||
B 型 | 1 | 移动模拟电网-升压舱 | NEPRI-9800 336000kVA-REC-B | 1 | 台 | 5.5*2.8*2.9 | 20000 | 一套升压、一套降压舱及一套功率单元舱组成一套6MW移动式电网模拟电源 |
2 | 移动模拟电网-降压舱 | NEPRI-9800 336000kVA-INV-B | 1 | 台 | 5.0*2.8*2.6 | 20000 | ||
3 | 移动模拟电网-功率单元舱 | NEPRI-9800 336000kVA-IGC-B | 1 | 台 | 5.0*2.8*2.9 | 16000 | ||
总计集装箱为3个 | ||||||||
3.检测平台的优势
1. 体积小，运输成本低，移动式测试平台使用的集装箱数量少、尺寸小、重量轻
2. 采用高压侧 (35kV/10kV)电压闭环控制，电压精度**可达 0.1%FS
3. 具备高压并机功能，根据测试需要可以并机扩容
4. 采用**的数字内环控制技术，使得产品电压响应速度 (0-130%Un)小于5ms(连锁故障穿越实验标准要求电压响应时间小于响应 10ms)
5. 功率模组使用进口大电流IGBT元器件，耐冲击能力强、可靠性高
6. 平台具备检测光伏、风力发电、SVG、储能变流器、构网型变流器、虚拟同步机等产品相关的涉网功能测试 (已有实际现场应用)
4.平台测试项目
1. 电网适应性测试：包括电压响应测试和频率响应测试
2. 功率控制测试：包括有功功率调节能力测试、无功功率调节能力测试以及功率因数调节能力测试；
3. 低(零）电压穿越测试；
4. 高电压穿越测试；
5. 连续故障穿越测试
6. 电能质量测试：包括三相电压不平衡测试、谐波测试、电压闪变测试和直流分量测试；
7. 充放电响应时间测试：包括放电响应时间测试和充电响应时间测试；（电化学储能系统）
8. 充放电调节时间测试：包括放电调节时间测试和充电调节时间测试；（电化学储能系统）
9. 充放电转换时间测试：包括充电到放电转换时间测试和放电到充电转换时间测试；（电化学储能系统）
10. 相角跳变测试；
11. 惯量响应测试；
12. 阻尼测试；
13. 额定能量测试；
14. 额定功率能量转换效率测试；
