产品用途
适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
产品特点
储能电源输出：仪器可提供**启动电流25A的可调储能电源，一次性接好线后无须倒线就可以自动控制电机储能。
闭锁解除电源：直接代替现场直流电源，解除开关闭锁，方便完成开关试验。
产品概述

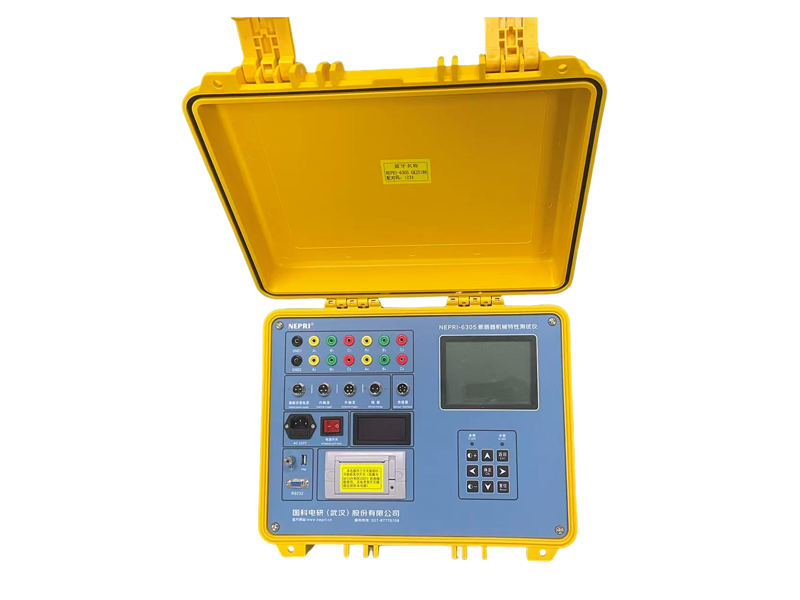

NEPRI-6305高压开关动特性测试仪采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
图文介绍
性能特点
性 能
● 时 间: 12个断口的固有分、合闸时间，同相同期、相间同期。
● 重 合闸: 每断口合－分，分－合,分-合-分；金短时间（合分时间）、无电流间隔时间值。一分，一合，二分时间等。
● 弹 跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
● 速 度: 刚分、刚合速度，**速度，时间－行程特性曲线。
● 行 程: 总行程，开距，*程，过冲行程，反弹幅值。
● 电 流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
● 动作电压: 机内提供DC0～270V／30A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
●（选配功能）带上位机通讯功能：有线通讯，连接电脑，一键上传功能对接国网平台。
特 点
◆ 仪器采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器，安装极为方便，简捷。三相速度、行程、开距、*程等参数显示。
◆ 30A大功率直流输出，LED数字表头显示直流电压，操作方便清晰。
◆ 触发方式：内触发、外触发、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
◆ 储能电源输出：仪器可提供**启动电流25A的可调储能电源，一次性接好线后无须倒线就可以自动控制电机储能。
◆ 闭锁解除电源：直接代替现场直流电源，解除开关闭锁，方便完成开关试验。
◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，同一界面显示所有数据及波形图谱。
◆ 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB口用于数据转移和程序升级。RS232口，用于联机操作（选配）。
◆仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。
◆ 断路器，隔离开关等开关设备磨合寿命测试功能，一机多用。
术语定义
● 分(合)闸时间 : 分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)的时间。
● 同相同期: 同相之中，分(合)闸时间**与*小之差。
● 相间同期: 三相之中，分(合)闸时间**与*小之差。
● 平均速度: 分(合)闸过程中，动触头总行程的前、后各去掉10%，取中间80%，动触头运动的行程与时间之比。
● **速度: 分(合)闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单元，直*动触头运动停止，得到若干个速度单元值，其中**的单元速度值即为分(合)闸**速度。
● 刚分(合)速度: 根据被测开关的制造厂不同，开关型号不同，各制造厂定义了不同的刚分(合)速度
○ 合前分后10ms： IEC标准、部分油开关和部分SF6开关；
○ 合分前后各5ms： 部分油开关；
○ LW8-35型： LW8-35型SF6开关；
○ 10%到断口： 西安开关厂生产的部分SF6开关；
○ ABB-HPL245B1： ABB公司的220kV SF6开关；
○ LW6型： LW6型SF6开关；
○ 同平均速度： 沈阳开关厂生产的部分SF6开关；
○ LW33-126 LW33-126 型SF6开关；
○ 合前分后10mm： 部分35kV真空开关；
○ 合前分后6mm： 部分10kV真空开关。
如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）。
技术参数
产品技术参数
1.1使用环境
输入电源 220V±10% 50Hz±10% 大气压力 86～106kPa
温 度 -20～45℃ 湿 度 ≤80%RH
1.2安全性能
绝缘电阻 ＞2.0MΩ
介电强度 电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
1.3 基本参数
◆时 间： 量程 0-64000.0ms 分辨率0.1ms 误差 ≤0.1％rdg±0.1ms
◆速 度： 量程 0-20.00m/s 分辨率 0.01m/s 误差 ≤1％rdg±0.01m/s
◆行 程： 量程 0-1000.0 mm
量 程 | 分辨率 | 误 差 | |
真空断路器 | 50.0mm | 0.1mm | ≤1％rdg±0.1mm |
SF6断路器 | 300.0mm | ||
油断路器 | 1000.0mm |
◆线圈电流： 量程 40.00A 分辨率 0.01A
◆输出电源： DC0～270V数字可调／30A 分辨率 1V 误差 ≤1％rdg±1V
◆尺寸重量： 420mm(L)×350mm(W)×230mm(H) 8.5kg
