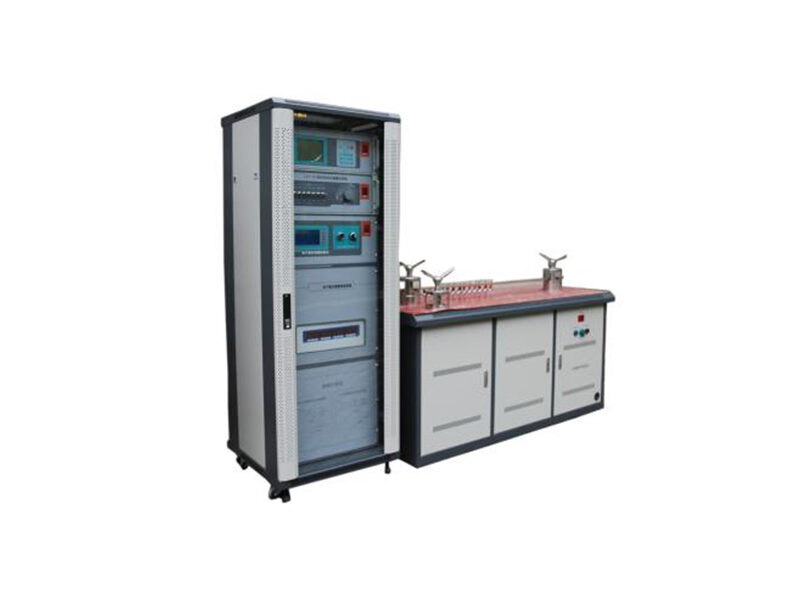

电子源式互感器检定装置(12台位)

型号:NEPRI-6590
分类 国货精品 > NEPRI > 互感器检测和计量仪器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 互感器检测和计量仪器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 0.2S及以下高、低压电力电流互感器; 可以一次性校准12只CT

  • 0.2级及以下电磁式电压互感器的误差校验

产品特点

  • 一次升流即可完成12只同变比电流互感器的测量工作,全程试验时间仅需3~5分钟,实现了真正意义上的快速校验功能,大大提高了工作效率

产品概述

整套装置由互感器误差数据管理系统、智能型互感器校验仪、全自动电压电流负荷箱、12台位电流互感器专用切换台、电子源控制立柜、带升流器标准电流互感器、带升压器标准电压互感器组成。操作人员可通过互感器误差校验管理系统软件,设定被检互感器类型、量限、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数,一次升流即可完成12只同变比电流互感器的测量工作,全程试验时间仅需3~5分钟,实现了真正意义上的快速校验功能,大大提高了工作效率;

二、主要组成部件

1 NEPRI-6591互感器校验仪

2 NEPRI-6592电子源控制柜(10kVA)

3 NEPRI-6593全自动电压电流负荷箱

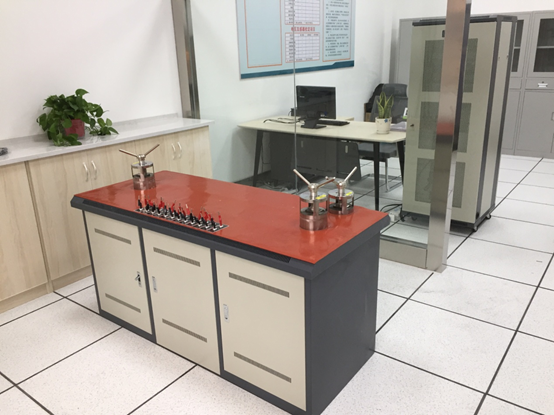

4 NEPRI-6594 12台位电流互感器专用切换台

5 NEPRI-6595带升流器标准电流互感器

6 NEPRI-6596带升压器标准电压互感器

7 互感器误差管理软件

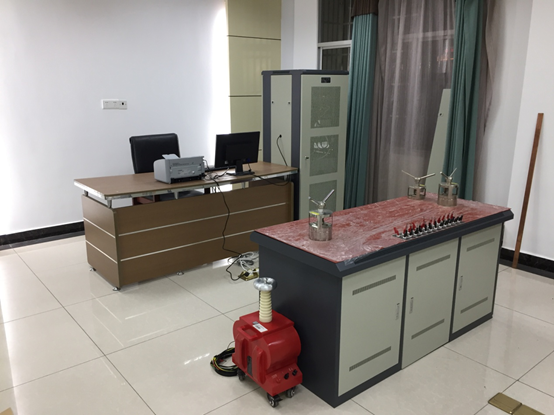

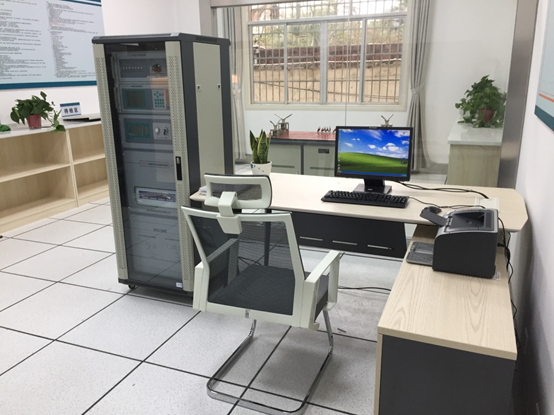

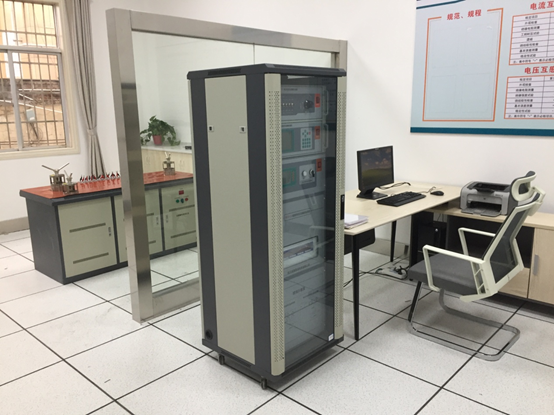

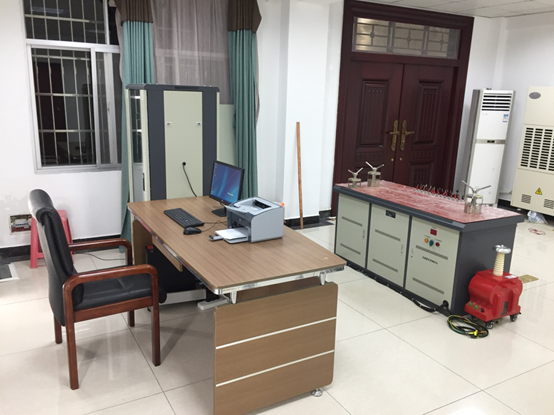

图文介绍

装置主要功能

整套装置由互感器误差数据管理系统、智能型互感器校验仪、全自动电压电流负荷箱、12台位电流互感器专用切换台、电子源控制立柜、带升流器标准电流互感器、带升压器标准电压互感器组成。操作人员可通过互感器误差校验管理系统软件,设定被检互感器类型、量限、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数,一次升流即可完成12只同变比电流互感器的测量工作,全程试验时间仅需3~5分钟,实现了真正意义上的快速校验功能,大大提高了工作效率;

装置具备检定:1) 0.2S及以下高、低压电力电流互感器; 2) 0.2级及以下电磁式电压互感器的误差校验;

装置各组件之间采用可靠的RS485通信方式,避免使用误码率和故障率较高的并口通信方式;

考虑到装置中的大电流切换部分在测试过程中属于频繁动作的部件,如果采用交流接触器方式,交流接触器的动、静触头在闭合过程中,会产生放电拉弧现象并产生冲击电流。这种冲击电流直接影响误差数据的稳定性,本装置采用了低压直流12V供电的磁保持继电器切换大电流信号,充分保证装置和数据稳定性;

自动调压:采用了电子源调压器、有效避免了传统电工调压器碳刷容易磨损,1%找点困难等问题,输出电流、电压具有实时测量显示功能;

自动定点、换档;

按照**规程规定,自动升流、调压*规程测量点;稳定性好,时间短,重复性好;

自动测量、校验:

实现自动校验,根据**检定规程,装置根据测试数据自动进行量程切换,自动进行满载、轻载测量;

手动测量、校验:能实现自动/半自动/手动测量、检验的选择;

电流、电压负载箱全自动切换;

互感器校验装置根据计算机上《互感器误差数据管理系统》下达的指令能自动切换标准互感器的一次和二次接线,无需人工参与接线;

校验仪、负荷箱也可单*使用,方便调试、检定和现场使用;

装置具有完善的报警和保护功能,发生过流、过压、电源短路等不安全因素,台体自动降低电流、降压、并发出报警信号;装置能测量阻抗、导纳、配合合适的升压器可兼做互感器一次工频耐压试验;

CT自动退磁:

装置内装有退磁电阻,无需手动操作,自动完成退磁实验;

互感器校验装置配有的12只电流互感器切换台,一次可快速校验12只电流互感器,校验12只电流互感器全过程时间≤5分钟,在互感器校验进行过程中可进行顺序校验、特定校验;

被检互感器在校验过程中拆接方便;

操作方式灵活:手动、自动,自由选择,自动校验时误差*差具有声响提示;

整套装置的造型美观大方。

软件平台:

操作系统采用WINDOWS 7操作系统;

控制软件界面友好,操作方便,符合使用习惯,该软件通过计算机的工业串口控制互感器校验仪及电压电流负载箱、电子源控制柜、12台位电流互感器专用测试台等;

检定过程中,能方便查看误差,能显示所测量的误差曲线及误差范围;

自动打印证书:可根据需要输出规程要求的各种证书和文件;

软件负责终身免费升级,能够实现网络化管理;

数据库提供接口资料便于用户维护和二次开发;

具有统计功能,可按局号、厂号、校验时间、检定员、厂家分别统计;

技术参数

主要技术参数

1 工作电源:电压:AC 220V±10%;频率:50Hz±0.5 Hz

2 工作环境:温度:-10℃~40℃; 湿度:<80%(25℃)

3 输出功率:10kVA

4 百分表准确度:0.5%,显示范围:1~200%

5 二次量程:电压:220V、150V、100V, 100V/ 、100V/3;电流:5、1(A)

6 自动稳定点:

电压(%):20、50、80、100、120

电流(%):1、5、20、100、120

7 过流保护档选择:2A/5A/10A/20A/30A/40A

8 微调:﹤0.04%

9 重量:小于120kg

10 退磁电阻:5.1欧姆

互感器校验仪的主要技术参数

1 测量范围:

同相分量(%):0.0001~200.0 分辨率:0.0001

正交分量(分):0.001~999.9 分辨率:0.001

阻抗():0.0001~60.0 分辨率:0.0001

导纳(ms):0.0001~60.0 分辨率:0.0001

2 基本误差:

同相分量:  f=±(f×2%+δ×2%±D)

正交分量: δ=±(δ×2%+ f×2%±D)

“X”、“Y”——仪器的显示值 “D”——仪器的量化误差

百 分 表: 0.5级

3 工作范围:

电流:(1%-149%)In (In=5A)

(5%-149%)In(In=1A)

电压:(5%-149%)Un (Un=220V、150V、100V)

(5%-199%)Un (Un=100V/、100V/3)

4 工作负荷:

电流:To对Tx<0.12Ω cosΦ=1

电压:a对x<0.25VA (100V)

5 极性错误指示

额定工作电流(电压)的5%以上,误差*过180%时,应有极性指示。

6 变比错误指示

额定工作电流(电压)的5%以上,误差*过30%而小于180%时,应有变比错误指示。

7 绝缘和耐压试验及说明:

端子Tx和()端子相通

K和D端子均与( )端子不通

电源插座对外壳能承受1.5kV,1min耐压

电流电压互感器负荷箱主要技术参数

电流档和电压档都能全自动切换

1 额定容量:

电压负荷值:1.25VA~158.75VA COSΦ=0.8

二次电压:100V、100V/

测量范围: 20%~120%

5A负荷值:2.5VA~60VA COSΦ=0.8 、1.0

额定电流:5A

测量范围:1%~120%

2 准 确 度:±3%

带升流器精密标准电流互感器主要技术参数

与互感器专用测试台配套的带升流器的标准电流互感器,在测量中具有升流和作为标准互感器双重功效,技术指标如下:

一次电流:5A~2000A

二次电流:5A

频率:50Hz 准确度等级:0.02S级

升流器电压:0~250V 升流器容量:5kVA

额定负荷:5VA 下限负荷:2.5VA

功率因数:1.0 额定电压:500V

带升压精密标准电压互感器

一次电压:6kV、6kV/、10kV、10kV/

二次电压:100V、100V/

频率:50Hz 准确度等级:0.02级

升压器电压:0~250V 升压器容量:500VA

额定负荷:0.2VA 下限负荷:0.07VA

功率因数:1.0 额定电压:12kV

带升压精密标准电压互感器

一次电压: 10kV、10kV/

二次电压:100V、100V/

频率:50Hz 准确度等级:0.05级

升压器电压:0~250V 升压器容量:500VA

额定负荷:0.2VA 下限负荷:0.07VA

功率因数:1.0 额定电压:12kV

升压器

额定容量:5kVA

输入电压:AC 0~250V

输出电压:0~50kV
