产品用途
可手动和半自动检验 0.2级及以下等级的数字万用表、指针式万用表、安装式数字仪表，包括有直流模拟量输出的数字仪表。
产品特点
装置由单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。
产品概述

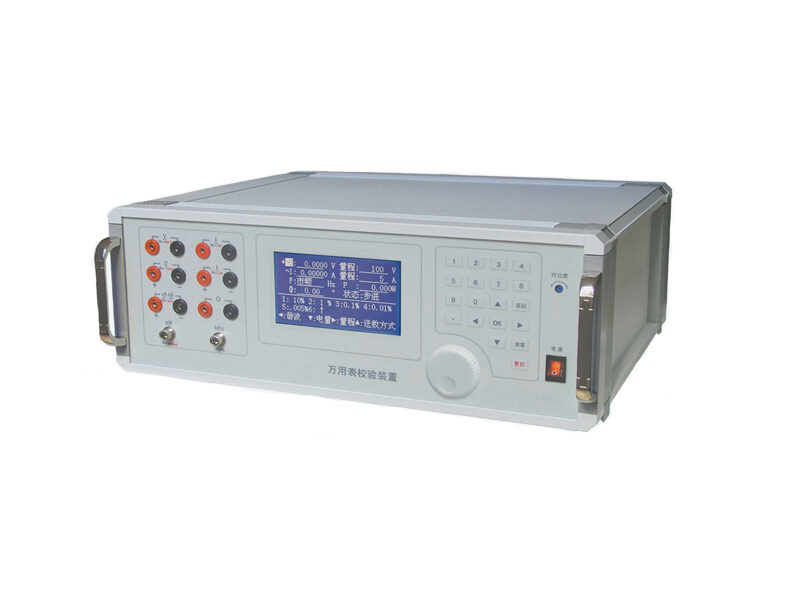

NEPRI-6564万用表校验装置是按照检定规程JJG124-2005《电流表、电压表、功率表和电阻表检定规程》及JJF1587-2016《数字多用表校准规范》的要求而设计的0.05(0.1)级单相交流和直流标准装置。 源的信号部分采用DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。显示器采用标准图形240×128点阵液晶单色屏，图表字符显示清晰。电路设计完善、运行可靠、操作方便。
图文介绍
主要特点
1.装置由单相交流电压标准源、电流标准源和直流电压标准源、电流标准源所组成。
2.有校准功能，即能根据外接标准的示值，修正标准源的输出值。
3.可手动和半自动检验 0.2级及以下等级的数字万用表、指针式万用表、安装式数字仪表，包括有直流模拟量输出的数字仪表。
4. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
5. 设有RS-232接口或USB接口以及大容量的非易失性存贮器，可存贮500块被检表的检测数据。通过上位机软件，由PC控制本装置可进行自动和手动检验，并对结果进行处理和管理。
技术参数
产品主要技术指标
交流输出
电压量程 200mV、400mV、2000m V、4000m V、20V、40V、100V、200V、400V、1000V；
电流量程 2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A；
调节范围 0～120%(1000V电压除外)；
调节细度 5×10－5；
电压、电流输出容量：20VA；
电压、电流调定准确度
A:电压20～1000V，电流0.2～20A量程 ±(0.03%RD+0.02%RG)；
B:电压200～4000mV，电流2～40mA量程 ±(0.3%RD+0.2%RG)；
电压、电流输出稳定度 A:≤0.01% /60s（40mA、4000mV以下档除外）；
电压、电流波形失真度 ≤0.3%（40mA、4000mV以下档除外）；
正弦波输出频率调节范围 (45～65) ·N Hz (N=1，2，3，……31)；
正弦波输出频率调节细度 0.001·N Hz (N=1，2，3，……31)；
正弦波输出频率调定值准确度 0.01 Hz；
相位调节范围 0～359.99°；
调节细度 0.01°；
谐波输出 2～31次，幅度 0～20%(基波额定值)；
相位细度 0.01°·N (N为谐波次数, N= 2, 3, 4,…… 31)；
输出可以同时含有多个谐波，也可以设基波幅度为0，输出高于工频的正弦波。
直流输出
电压量程： 200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V；
电流量程： 20μA、40μA、200μA、400μA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A；
电压、电流调节范围： 0～110% (1000V电压除外)；
电压、电流调节细度： 5×10－5；
电压、电流输出容量： 20W；
电压调定准确度： ±(0.03%RD+0.02%RG)；
电流调定准确度： ±(0.06%RD+0.04%RG)；
电压、电流输出稳定度： ≤0.01%/60（峰-峰值）s；
电压、电流输出纹波： ≤1%。
点频方波
点频方波输出 1kHz、5kHz、10kHz、50kHz、100kHz、200kHz、1000kHz；
方波幅度 4.5V。
调定准确度 5×10－5；
电子电阻箱输出
量程 0～200Ω、0～2kΩ、0～20kΩ、0～200kΩ、0～2MΩ；
调节细度 0.025%；
调定准确度 0～200Ω、0～2MΩ档时 ±(0.3%RD + 0.2%RG)；
0～200Ω、0～2MΩ档除外 ±(0.12%RD + 0.08%RG）。
工作电源 单相 220V±10%，50Hz±5%。
使用环境 温度 20℃±10℃，相对湿度 ≤85%RH。
体积重量 440×460×165mm3，约12kg。
