局放综合分析仪

型号:NEPRI-6960
分类 国货精品 > NEPRI > 局部放电测试设备 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 局部放电测试设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 测量、分析电力设备绝缘性能的专用仪器

产品特点

  • 本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量及故障诊断

产品概述

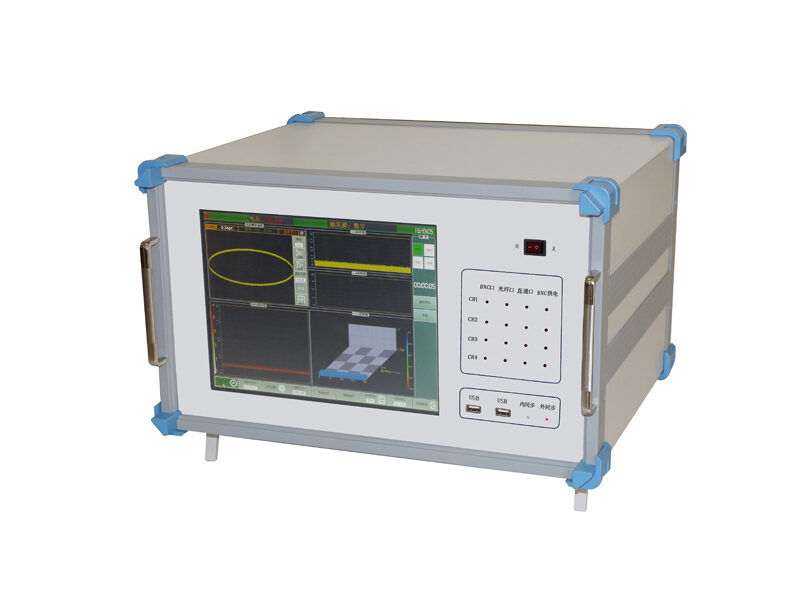

NEPRI-6960局放综合分析仪(以下简称为局放仪)采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示,系统可靠,故障率低。可以用于高压电气设备的局部放电测量。

本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术,实现信号放大(模拟、电子、数字)、滤波、数据采集、数据处理、图形显示、试验报告自动生成,从而完成局部放电的测量及故障诊断。

本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、**标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

图文介绍

引用标准

Ø IEC 60270-2000 高电压试验技术 部分放电测量

Ø GB 1094.1-1996 电力变压器 第1部分 总则

Ø GB 1094.3-2003 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙

Ø IEC 6067.11 干式变压器

Ø IEC 60885-3-1988 电缆的电气试验方法 第3部分:测量挤压电力电缆段局部放电的试验方法

Ø GB 1207-2006 电磁式电压互感器

Ø GB/T 12706.4-2008 挤包绝缘电力电缆及附件 第4部分:额定电压电力电缆附件试验要求

Ø GB/T 3048.12-2007 电线电缆电性能试验方法 第12部分:局部放电试验

Ø GB/T 16927.1-2011 高电压试验技术第1部分:一般定义及试验要求

Ø GB/T 16927.2-1997 高电压试验技术第二部:测量系统

Ø GB/T 16927.3-2010 高电压试验技术 第3部分:现场试验的定义及要求

Ø GB/T 16927.4-2014 高电压和大电流试验技术 第4部分:试验电流和测量系统的定义和要求

Ø GB/T 7354-2003 局部放电测量

Ø GB 1208-2006 电流互感器

Ø DL/T 417-2006 电力设备局部放电现场测量导则

技术参数

技术特性


通道数

*立4通道

采样速率

1M、5M、10M可选

采样精度

12bit

量程切换

-40dB,-20dB,0dB,20dB,40dB,60dB共6档

测量频带

3dB 带宽 10kHz~1MHz

数字滤波

10kHz~1MHz 任意选择

程控滤波器分段

低频率:10kHz,20kHz,40kHz,80kHz
高频率:100kHz,200kHz,300kHz,400kHz

本量程非线性误差

10%

测量范围

0.1pC~100,000pC

灵敏度

0.1pC

可测试品的电容量范围

6pF~250µF

试验电源频率范围

50~500Hz

显示


显示屏

12” TFT真彩色触摸液晶显示屏

分辨率

1024×768

接口


USB

3路,可外接鼠标键盘,以及外接移动存储设备

电源模式

AC 220V;频率50Hz;功率300W

电信号接口

4路BNC接口,用于信号输入

光信号接口

4路,用于信号输入

网口

1路

接地钮

外部接地

通用说明


CPU

主频1.60GHz

内存

2.0GB

硬盘

128GB固态硬盘

系统

Windows Xp

工作环境

环境温度:-10~45℃ 相对湿度:≤95%

尺寸

长×宽×高:474mm × 288mm × 370mm

重量

15.8kg
