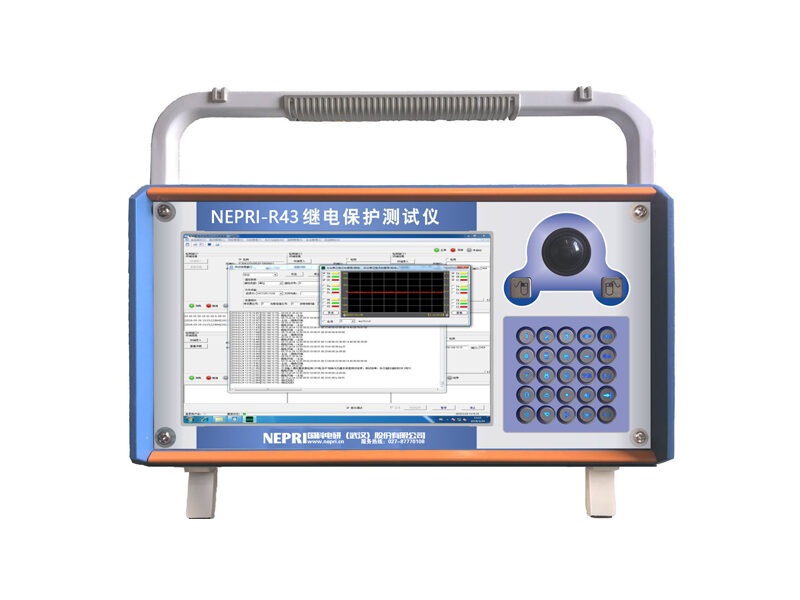

高精度微机继电保护测试仪4U+3I

型号:NEPRI-R43
分类 国货精品 > NEPRI > 二次回路及继电保护 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 二次回路及继电保护
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,保存报告等。

  • 电流电压组合:4U3I; 交流精度等级:0.1%, 电科院送检可以过。

产品特点

  • 电压电流输出灵活组合:功放采用模块化结构,单机输出4相电压3相电流,可兼容传统的各种试验方式

产品概述

NEPRI-R系列高精度继电保护测试仪具备多种常规型号,也可根据客户需求定制,各型号的技术参数除了电压电流输出相数不同,其他都相同。

型号

NEPRI-R30

NEPRI-R43

NEPRI-R66

NEPRI-R99

电压电流

4U3I

4U3I

6U6I

9U9I

相电流

0-10A

0-30A

0-30A

0-30A

重量

5KG

17KG

18KG

19.8KG

图文介绍

选型指南:NEPRI-R是一个系列 具体的型号区别见下表格,如需要指定型号填NEPRI-R30或NEPRI-R43或NEPRI-R66或NEPRI-R99

型号

NEPRI-R30

NEPRI-R43

NEPRI-R66

NEPRI-R99

电压电流

4U3I

4U3I

6U6I

9U9I

相电流

0-10A

0-30A

0-30A

0-30A

重量

5KG

17KG

18KG

19.8KG

产品优势

电压电流输出灵活组合:功放采用模块化结构,单机从输出4相电压3相电流(NEPRI-R43),6相电压6相电流(NEPRI-R66)到输出9相电压9相电流(NEPRI-R99)自由组合,既可兼容传统的各种试验方式,也可方便地进行三卷变压器差动试验和备自投试验。

一体化设计:一体化设计,内置工控机,嵌入式工控机,10.1寸真彩液晶显示,不必外接PC。

新型高保真线性功放:输出采用高保真、高可靠性模块式线性功放,而非开关型功放,性能**。不会对试验现场产生高、中频干扰,而且保证输出全程都波形平滑精度优良。

高性能主机: 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小,线性好。采用了大量**技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

接口方便:USB接口、网口、GPS,均集中在装置面板。

(1)USB接口:外接鼠标、键盘U盘拷贝文件。

(2)网口,采用两个RJ45网口,连PC操作直接普通网线。

(3)GPS接口:内置GPS模块,GPS对时只需接GPS天线。

内置WIFI:内置WIFI模块,可直接无线与PC通讯。

软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,保存报告等。9相电流可方便进行三相差动保护测试,12相输出可用于厂用电快切、备自投测试。

技术参数

主要技术参数

交流电流输出

相电流输出时每相输出(有效值) 0~30A 输出精度 0.1级

相电流长时间允许工作值(有效值) 10A

相电流**输出功率 450VA

频率范围(基波) 0~2000Hz

谐波次数 1~40 次

直流电流输出

电流输出 0~±10A / 每相 输出精度 0.2级

**输出负载电压 20V

交流电压输出

相电压输出(有效值) 0~120V 输出精度 0.1级

线电压输出(有效值) 0~240V

相电压 / 线电压输出功 80VA / 100VA

频率范围(基波) 0~2000Hz

谐波次数 1~40次

直流电压输出

相电压输出幅值 0~±160V 输出精度 0.2级

线电压输出幅值 0~±320V

相电压/ 线电压输出功率 70VA / 140VA

开关量

10对开关量输入

空接点 “0”:≤10kΩ; “1”:≥20 kΩ

电位接点接入 “0”:0 ~ +6V; “1”:+11 V ~ +250 V

8对开关量输出

遮断容量 DC:250 V/0.3 A;AC:250 V/0.5 A

开出响应时间 常规开出:≤1ms,快速开出:≤0.01ms

— 时间测量范围

0.1ms ~ 9999s , 测量精度 ≤0.1ms
