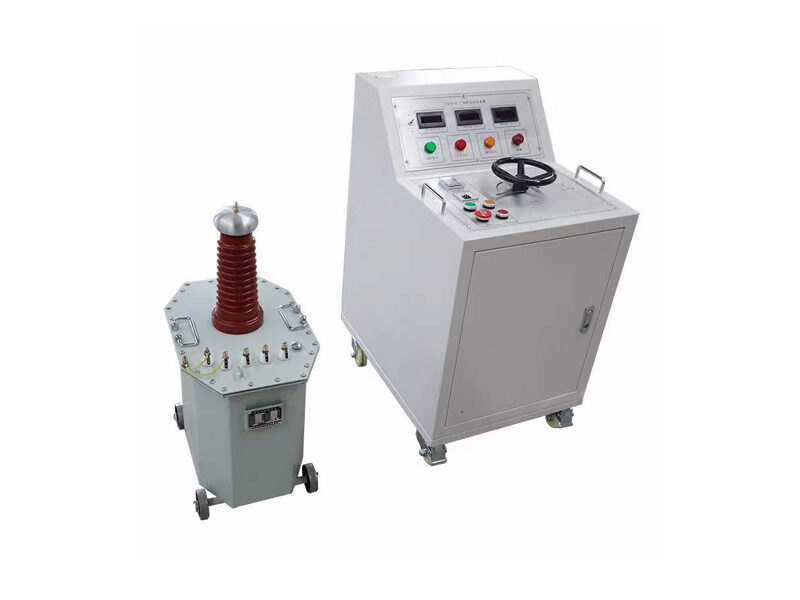

油浸式高压试验变压器

型号:NEPRI-YDJ
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

产品特点

  • 高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上,高压绕组在外,这种同轴布置减少了漏磁通,因而增大了绕组间的耦合。

产品概述

NEPRI-YDJ高压交流试验变压器(油)是根据DL/T848.2-2004行业标准而设计生产的。全套装置由轻型高压试验变压器,其中控制箱(台)由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

图文介绍

油浸式高压试验变压器工作原理

高压试验变压器由高压试验变压器和控制箱(台)组成,其中控制箱(台)是集调压器、测量、控制、保护及信号等部分组成的一体化装置。高压试验变压器采用单框芯式铁芯,初级绕组绕在铁芯上,测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外,系同轴布置结构。通过调节控制箱(台)内的调压器输出电压,接入高压试验变压器的初级绕组,根据电磁感应原理,可获得需要的高压电压。

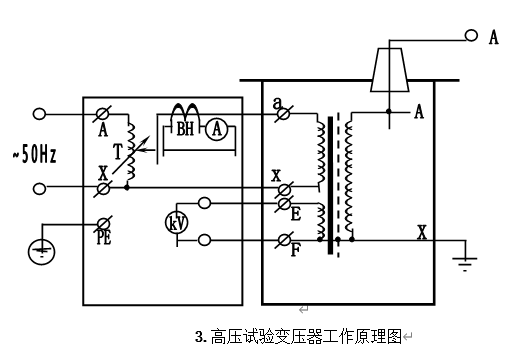

高压试验变压器的工作原理图见图3

油浸式高压试验变压器使用方法

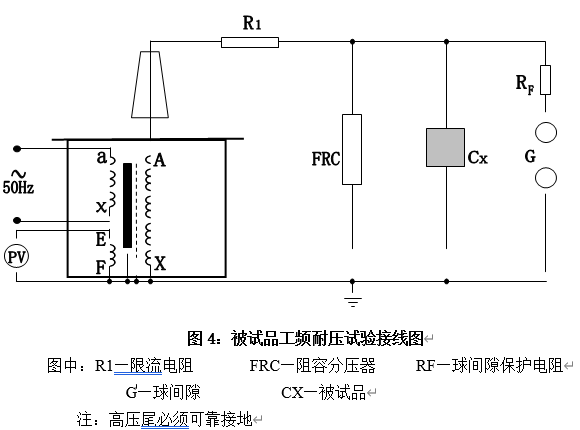

1、 试验变压器做被试品的工频耐压试验使用接线原理图见图4。

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时,可取0.5~1Ω/V(试验电压);高压侧额定输出电流为1A以上时,可取1Ω/V(试验电压)。常用水电阻作为限流电阻,管子长度可按150kV/m考虑,管子粗细应具有足够的热容量(水阻液配制方法:用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。

球间隙及保护电阻:当电压*过球间隙整定值时(一般取试验电压的110%~120%),球间隙放电,对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

在工频耐压试验中,低电压侧测量电压(仪表电压)不是非常准确的,其原因是由于试验变压器存在着漏抗,在这个漏抗上必然存在着压降或容升,使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时,被试品上的电压高于试验变压器的输出电压,也就是所谓容升现象。感应耐压试验时,试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压,因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。

油浸式高压试验变压器工频耐压试验操作台注意事项

(1) 试验人员应做好分工,明确相互间联系方法。并有专门人监护现场安全及观察试品状态。

(2) 被试品应先清扫干净,并**干燥,以免损坏被试品和试验带来的误差。

(3) 对于大型试验,一般都应**行空升试验。即不接试品时升压*试验电压,校对各种表计,调整球间隙。

(4) 升压速度不能太快,并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源,一般应在调压器降*零位时拉闸。

(5) 当电压升*试验电压时,开始计时,到1min后,迅速降压到1/3试验电压以下时,才能拉开电源。

(6) 在升压或耐压试验过程中,如发现下列不正常情况时,应立即降压,切断电源。停止试验并查明原因:①电压表指针摆动很大;②发现绝缘烧焦或冒烟;③被试品内有不正常的声音。

(7) 耐压试验前后应测量绝缘电阻,检查绝缘情况。

技术参数

油浸式高压试验变压器主要参数

  • 输入电压:AC 220(380)V 可选

  • 低压输出:AC 0-250(430)V

  • 低压电流:0-5/10/15/50A(可按客户要求定制)

  • 输出容量:0-3/5/10/15 kVA(可按客户要求定制)

  • 高压电压:0-50/100/150/200 kV(可按客户要求定制)

  • 高压电流:0-50/100/150/200/500/1000/2000mA(可按客户要求定制)

  • 计时范围:0-9999S

  • 环境温度:-20℃*50℃

  • 电压精度 ≤1.5% ±1个字(F.S)

  • 电流精度 ≤1.5% ±1个字(F.S)

油浸式高压试验变压器控制箱(台) 参数:

型号规格容量 ( kVA )输 入 电 源输 出 电 压重量 ( kg )
相数( V )( A )( V )( A )
NEPRI-XC-2/2002LN2209 .10-250814
NEPRI-XC-3/2003LN22013.60-2501216
NEPRI-XC-5/2005LN22022.70-2502018
NEPRI-TC-10/20010LN22045.50-2504080
NEPRI-TC-15/40015AB38039.50-43034.990
NEPRI-TC-20/40020AB38052.60-43046.5100
NEPRI-TC-25/40025AB38062.50-43058.1120
NEPRI-TC-30/40030AB38078.90-43069.8140
NEPRI-TC-50/40050AB380131.50-430116.63160
NEPRI-TC-100/400100AB3802630-430232.5200
说明: 1 、 如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、 输 出容量为 5kVA 以下(含 5kVA )时控制部分为箱式,其它都为台式。

油浸式高压试验变压器主要参数:

规格容量低压侧高压侧高压侧(交直流变压器)测量变比30 分钟温升阻抗电压空载电流重量
电压电流交流输出直流输出
kVAVA电压 kV电流电压 kV电流℃%%kg
NEPRI-YDJ 1.5/501.52007.550307021.45001010<419.5
NEPRI-YDJ 3/5032001550607042.95001010<427
NEPRI-YDJ 5/50520025501007071.45001010<452
NEPRI-YDJ 10/5010200505020070142.95001010<480
NEPRI-YDJ 15/501540037.55030070214.3500108<4120
NEPRI-YDJ 20/5020400505040070285.7500108<4140
NEPRI-YDJ 30/5030400755060070428.6500108<4155
NEPRI-YDJ 50/505040012550100070714.3500108<4184
NEPRI-YDJ 10/100102005010010014071.410001010<4135
NEPRI-YDJ 15/1001540037.5100150140107.11000108<4150
NEPRI-YDJ 20/1002040050100200140142.91000108<4215
NEPRI-YDJ 30/1003040075100300140214.31000108<4250
NEPRI-YDJ 50/10050400125100500140357.11000108<4290
NEPRI-YDJ 10/150102005010066.714047.615001010<4180
NEPRI-YDJ 15/1501540037.515010021071.41500108<4200
NEPRI-YDJ 20/1503040050150133.321095.21500108<4220
NEPRI-YDJ 30/1503040075150200210142.91500108<4280
NEPRI-YDJ 50/15050400125150333.3210238.11500108<4340
说明: 1 、如有特殊参数要求,可按用户的技术参数进行设计制作。
2 、上表 的重量以油浸式 试验变压器 为例,干式试验变压器和充气式试验变压器稍有不同。
