产品用途
集成了*声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式*声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测
增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像，红外热成像不受可见光影响，具有非接触测温，穿烟透雾等优势，非常适合电气设备的温度检测
产品特点
配置不同传感器实现对应的高压电气设备的局部放电检测
提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
产品概述
二合一局放仪--无线WIFI版集成了*声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式*声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。
接触式*声波（选配：可内置也可外置）。
图文介绍
产品特点
☀ 配置不同传感器实现对应的高压电气设备的局部放电检测；
☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
☀ 增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像，红外热成像不受可见光影响，具有非接触测温，穿烟透雾等优势，非常适合电气设备的温度检测。
产品应用

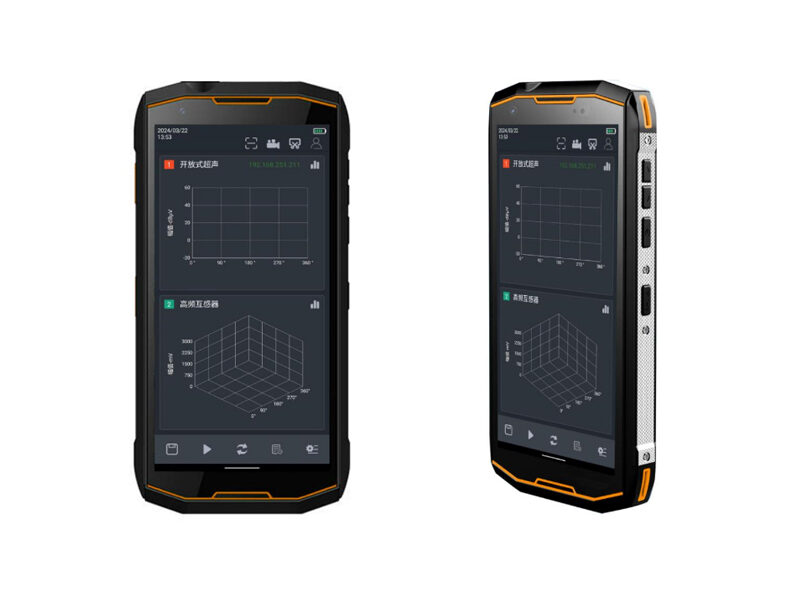

NEPRI-6923手持式局部放电检测仪广泛应用于以下领域：
发、配电企业
铁路系统
石油化工供电系统
航空航天检测领域
自动化检测领域
技术参数
参数指标
地电波参数 | 接触式*声波参数 | |||
测量范围 | 0-60 dBmV | 测量范围 | -6dBμV * 68dBμV | |
分辨率 | 0.1dB | 分辨率 | 0.1dB | |
精度 | ±1dB | 精度 | ±1dB | |
每周期**脉冲 | 1400 | 频率范围 | 20~200 kHz | |
测量频带 | 3~100MHz | |||
非接触式*声波参数 | 特高频参数 | |||
测量范围 | -6dBμV~68dBμV | 检测频段 | 300~3000MHz | |
分辨率 | 0.1dB | 测量范围 | 0-70 dBmV | |
精度 | ±1dB | |||
传感器中心频率 | 40 kHz | |||
高频互感器参数 | ||||
传感器传输阻抗 | 9.9mV/mA | |||
检测频率 | 3~30MHz | |||
灵敏度 | 1mV | |||
检测范围 | 0~3000 mV | |||
硬件 | ||||
尺寸 | 172 x 84.5 x 17.9 mm | |||
显示 | 6.0"HD*(720*1480) | |||
采样精度 | 12bit | |||
同步方式 | 内同步、外同步 | |||
连接器 | USB 接口(兼充电器输入) 外部传感器输入接口 | 无线 wifi | ||
内存 | 8GB | |||
存储容量 | 128GB | |||
内置电池 | 8000mAh | |||
工作时间 | 约 6 小时 | |||
充电器 | 100～240VAC,50/60Hz | |||
使用温度 | -20 ~ 50℃ | |||
湿度 | 20-85% 相对湿度 |
体积、重量 | 约368g |
